到2025年，通信行業将消耗全球20%的電力，而在移动通信网絡中，基站是耗電大户，大約80%的能耗来自廣泛分布的基站。越加密集的基站意味着更高的能耗，这是5G网絡面臨的一大成本挑戰。

從能源結構上，耗電意味着成本更高，对环境污染的间接壓力較大。從热設計角度看，則是基站发热量增加，温度控制的难度陡然上升。從上图的實測數据来看，5G基站功耗达到了4G基站的2.5~4倍。

從事过通訊行業的工程师都知道，通訊基站通常安裝在樓頂的铁架、野外的高處。體積、重量对設備的安裝便捷性至關重要。“巧合”的是，功耗、體積、重量都是热設計中的核心設計边界条件。

從以往的設計習慣看，基站是典型的封閉式自然散热設備(户外应用，需要嚴格的防水防塵)，热量從元器件发出后，

只有两个去處：

1、被内部器件吸收——热量被轉化为内能，導致器件温度升高;

2、由于温差出現，热量從高温物體轉移到低温物體——當温度穩定后，热量轉移速率=热量産生速率

封閉式自然散热産品，當温度穩定后，所有热量都会先傳到外殼，再由外殼傳導到空气。

热量傳遞路徑如下：

降低産品體積和重量，对这類産品的热設計的需求就演变成在相同空间下盡可能提高換热效率、降低傳热热阻。这里的傳热热阻又分为内部热阻和外部热阻。内部热阻的降低，需要合理的芯片布局，讓热源本身就更加靠近散热殼體。这屬于硬件工程师和热設計工程师的協同工作。從材料角度看，芯片和殼體之间需要施加導热界面材料，5G基站可能会推动热界面材料的极大提升。

表現在如下幾个方面[3]:

1、盡可能低的热阻——需要更高導热系數，更好的界面潤湿度;

2、可靠性——基站应用于户外複雜环境，遍布全球各地，温度範圍达到-40C~55C，出故障后维護困难——极佳的热穩定性，抗垂流，抗裂化

3、使用性——5G基站的用量很大，多芯片共用機殼散热，对于材料裝配自动化、裝配过程中産生的应力等有要求

封閉式自然散热産品温度問题解決思路彙總

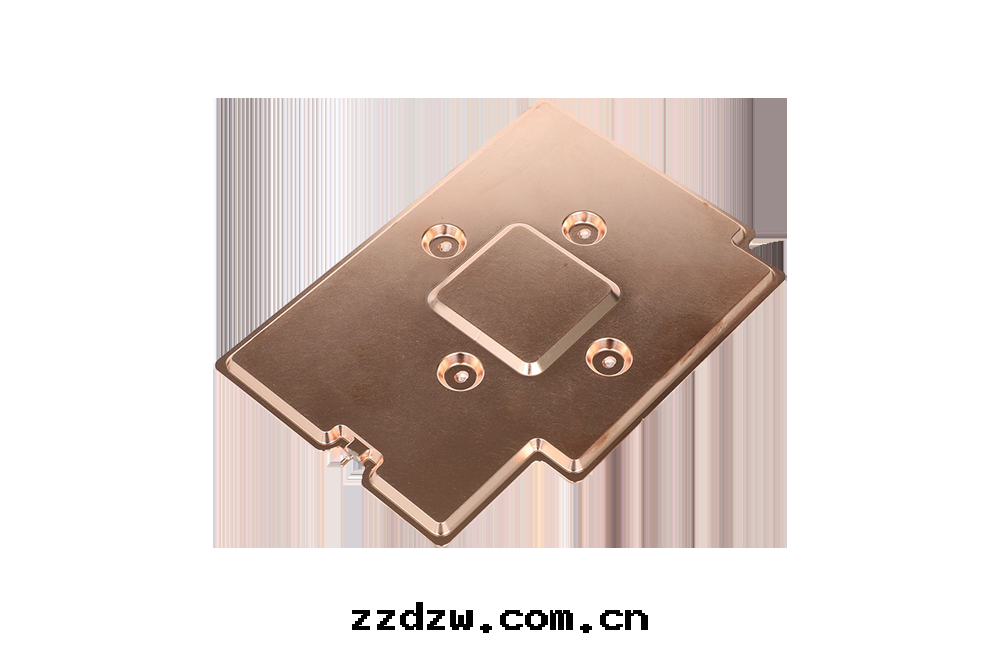

從外殼上看，功耗提高，需要設計更合理的翅片形式，以便匹配基站的高功耗。材質层面，需要密度更低、導热更好、抗腐蝕性強的材料。吹胀闆在基站中的应用就是基于其高導热、低密度特征。由于低密度和高導热屬性，两相流産品在基站中的应用会越来越廣。半固态壓鑄等工藝的興起，也促進了壓鑄機殼材料導热系數的提升。



自然散热的效率是受限的，随着功耗牆的逼近，基站的風冷、液冷也在研究中。温度控制良好时，不僅影響産品的可靠性，還会降低設備功耗。由漏電電流導致的静态功耗会随温度的上升快速上升，而随着芯片制程的演進，晶體管尺寸越来越小，漏電電流将越来越大。这意味着温度对芯片功耗的影響也会越来越顯著。如果温度控制不當，那産品功耗会增加，從而進一步升温，造成産品热循环恶化。
